視頻監控安裝前準備

準備工具： 沖擊鉆、水平尺、拉線、線墜、剝線鉗、彈墨線、電工刀、

架梯、電烙鐵、一字改錐、十字改錐、尖嘴鉗、偏口鉗，

數字萬用表或指針式萬用表， 500V 絕緣搖表

準備輔材：塑料脹管、機螺絲、平墊、彈簧墊圈、接線端子、鉆頭、

焊錫、焊劑、絕緣膠布、塑料膠布、各類接頭等。

安裝步驟： 安裝前測試，攝像機安裝，中心終端設備安裝，設備調試。

視頻監控安裝前測試

1、用SYV75-3 視頻線做一段約3 米長兩端帶有BNC頭的測試線。

2、準備一臺監視器或硬盤錄像機，硬盤錄像機可為嵌入式或PC式，軟件配置齊全。

3、在通電前， 弄清楚攝像機的供電電壓， 并對供電電壓用萬用表進行測試，測試的電壓偏差為標準電壓的± 10%.超出這個標準的電源禁止使用。

4、為固定攝像機配上鏡頭， 注意鏡頭與攝像機的接口， 是C型接口還是CS型接口( 這一點要切記， 否則用C型鏡頭直接往CS接口攝像機上旋入時極有可能損壞攝像機的CCD芯片) ，如果是一體化固定攝像機則可以省去此步驟。

5、安裝鏡頭時，首先去掉攝像機及鏡頭的保護蓋， 然后將鏡頭輕輕旋入攝像機的鏡頭接口并使之到位。對于自動光圈鏡頭，還應將鏡頭的控制線連接到攝像機的自動光圈接口上。

6、分別測試 AGC ON/OFF（自動增益控制） ， ATW ON/OFF（自動白平衡），ALC/ELC（自動亮度控制/ 電子亮度控制） ，BLC ON/OFF（背光補償開關）， LL/INT （同步選擇開關） ，VIDEO/DC（鏡頭控制信號選擇開關），SOFT/SHARP（細節電平選擇開關） ，F(xiàn)LICKERLE（無閃動方式）等功能，并做好測試記錄，是否滿足現場的實際需要。

7、對于云臺和快球，根據說明書對解碼板進行地址、波特率、協議編碼，用標簽紙進行標示，地址編碼按照攝像機的號碼進行順序編碼，協議如沒有特殊要求， 一般選用PELCO,波特率用2400KPS,在硬盤錄像機或矩陣上進行相應的設置。

8、按照說明書，進入快球或云臺菜單，對于室外型，要把攝像機功能設置成日夜轉換型。

9、對云臺或快球的左右轉動， 攝像機的鏡頭進行變倍測試， 在最遠和最近的狀態下進行，并對測試結果進行記錄，符合要求的才能進行安裝，不符合要求的退回廠家進行維修。

10、設定若干快球預置位，然后通過調預置點的方式來測試快球是否符合設計的需要。

視頻監控?cái)z像機安裝

固定攝像機安裝

1. 根據現場實際情況， 選擇安裝方式， 室外采用立桿， 水平支架安裝，室內采用墻壁水平支架安裝或吸頂?shù)跹b， 并在支架上安裝萬能轉向夾，萬能轉向夾和水平支架的連接用鍍鋅螺絲固定。

2. 如采用立桿安裝，立桿的高度根據視場的需要不低于3.5 米，立桿的固定鋼板厚度不小于8mm,基礎預埋件采用￠16mm螺紋圓鋼，高度為500mm，寬度為200mm的網狀結構。在安裝位置，挖開泥土，把預埋件放入地下，高度高出地面70mm,然后用標號為1：1 的水泥進行澆注，在澆注時，把高出地面部分的螺紋部分用絕緣膠布進行包扎，在4-5天后才能安裝監控立桿。

3. 安裝立桿，在安裝時，小心立桿表面漆的脫落，用￠16mm 螺母進行固定，在螺母和螺桿之間要加墊圈和彈簧，螺桿露出的高度不超過10mm，多余部分用切割機切掉，固定完后，在螺絲和螺桿上涂上防銹漆，在防銹漆干后，涂上和立桿顏色一樣的面漆。

4. 在立桿上方用鍍鋅螺絲固定支架，在支架上的萬能活動夾上固定防護罩底蓋，把視頻線和電源線穿入防護罩，線和防護罩之間用密封圈進行封閉，防護罩和立桿之間的裸線用￠16mm塑料軟管保護。然后在視頻線上焊接BNC頭，固定測試好的攝像機，插上BNC頭和電源的蓮花頭，在插上電源前， 切斷220V 供電電源。用螺絲固定防護罩的上蓋，但螺絲不要全部擰死。

5. 發現攝像機鏡頭上有污物，一定要用專用鏡頭紙擦拭。

6. 安裝攝像機的時候一定要注意考慮環境溫度。

7. 帶紅外燈攝像機以及室內支架安裝可參考第四條的安裝方法。

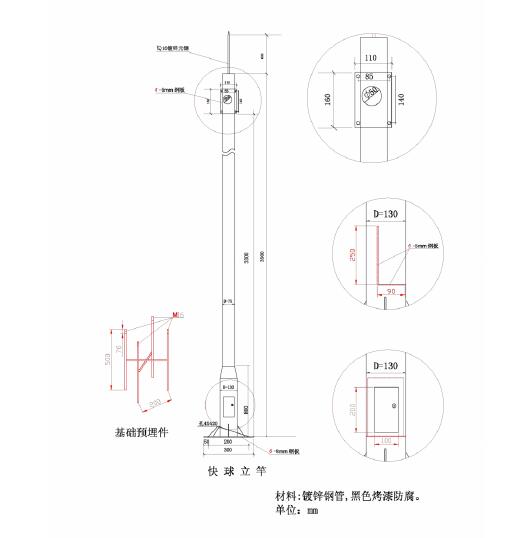

立柱及基礎安裝見后圖：

快球及云臺攝像機安裝：

1. 在安裝使用全方位智能化高速球型攝像機之前， 請首先仔細閱讀產品說明書。

2. 快球及云臺立桿的安裝，參照固定攝像機立桿的安裝。

3. 用廠家配帶的支架和快球進行連接， 然后把支架和立桿用鍍鋅螺絲進行連接

4. 球機內部為精密光學及電子器件， 在運輸保管及安裝過程中要防止重壓、劇烈震動等不正確的操作方法，都會對產品造成損壞。

5. 請不要自行拆卸球機內部器件，以免影響使用。

6. 使用中必須遵守各項電氣安全標準， 配用本機自帶的專用電源，RS-485 及視頻信號在傳輸過程中應與高壓設備或電纜保持足夠的距離，在多雷地帶，必須做好防雷擊、防浪涌等防護措施。

7. 不要直接將高速球置于室外使用， 避免球機淋雨、受潮等。在潮濕的地方請不要使用。如果安裝在室外，則必須使用密封防護罩，絕對禁止露天單獨使用。

8. 快球安裝環境的溫度、濕度符合產品的要求。

9. 不管球型攝像機電源是否接通， 不要將攝像機瞄準太陽或極光亮的物體，不要將攝像機長時間瞄準或監視光亮的靜止物體。

10. 不要用強烈的或磨損性洗滌劑清洗智能化高速球型攝像機主體，清理污垢時，應用干布清理，污垢不易清除時，可用中性清洗劑輕拭干凈。

11. 小心使用智能化高速球型攝像機，應避免受撞或震動。若使用不當，將受損害。半球攝像機安裝

1 ）半球攝像機采用吸頂安裝， 安裝在走廊的天花板或則電梯轎廂內，電梯廂內的攝像機應安裝在電梯廂頂部、電梯操作器的對角處, 并應能監視電梯廂內全景.

2 ）攝像機鏡頭應從光源方向?qū)?zhǔn)監視目標, 并應避免逆光安裝; 當需要逆光安裝時, 應降低監視區域的對比度.

3 ）如果采用金屬外殼半球攝像機， 金屬外殼一定要與電梯轎廂的外殼進行絕緣。

二、機房設備安裝

1. 控制臺應安放堅直, 臺面水平，控制召位置應符合設計要求;

2. 電視墻距離墻至少80cm,使設備留有足夠的檢修空間，電視墻和操作臺的間距至少為1m.

3. 機架內的設備、部件的安裝, 應在機架定位完畢并加固后進行, 安裝在機架內的設備應牢固、端正，機架上的固定螺絲、墊片和彈簧墊圈均應按要求堅固不得遺漏.

4. 臺內接插件和設備接觸應可靠, 安裝應牢固; 內部接線應符合設計要求, 無扭曲脫落現象.

5. 監視器可裝設在固定機架和柜上, 也可裝設在控制臺操作柜上. 當裝在柜內時, 應采取通風散熱措施;

6. 監視器的安裝位置應使屏幕不受外來光直射, 當有不可避免的光時,應加遮光罩遮擋;

7. 監視器外部可調節部分, 應暴露在便于操作的位置, 并可加保護蓋.

8. 機房?jī)?nèi)所有設備金屬外殼及操作臺，電視墻外殼均需要可靠接地，接地電阻不大于4 歐姆。

三、監控布線敷設標準

1. 在穿線前應對線進行通斷測試，視頻線在中間禁止有接頭，保證視頻線要一線到底。

2. 拽線時每根線拉力應不超過11 公斤，多根線拉力最大不超過40 公斤，以免拉伸電纜導體。

3. 穿管時管兩端要加護套， 所有電纜經過的管槽連接處都要處理光滑不能有任何毛刺，以免損傷電纜。

4. 電纜在出線盒外余長50cm,控制箱外約1.5m，余線應仔細纏繞好收在出線盒內或控制箱內。在配線箱處從配線柜入口算起余長為配線柜的（長+寬+深）＋ 50cm 。

5. 余線應按分組表分組，從線槽出口捋直綁扎好，綁扎點間距不大于50cm,不可用鐵絲或硬電源線綁扎。

6. 穿線完成后，所有的電纜應全面進行通斷測試，每根電纜的所有芯都要測。這樣測試能發現的問題是斷線、斷路和標號錯。
